Come sostituire una spina elettrica e scegliere il ricambio

Ultimo aggiornamento:

Per sostituire una spina elettrica, scollega l’apparecchio dalla presa e scegli un ricambio compatibile con la spina originale, il cavo e la presa. Mantieni il collegamento di terra quando previsto. Se trovi plastica fusa, spinotti anneriti o una presa che scalda, fai individuare la causa prima di ricollegare l’apparecchio.

Quando cambiare la spina e quando controllare anche la presa

Prima di aprire una spina smontabile, staccala dalla presa afferrando il corpo, senza tirare il cavo. Con l’apparecchio scollegato, controlla il guscio e la guaina del cavo, soprattutto nel punto in cui entra nella spina. Se la spina è stampata sul cavo, consulta il manuale dell’apparecchio. Può essere prevista la sostituzione del cavo completo da parte dell’assistenza.

Un contatto allentato tra spina e presa può provocare un surriscaldamento localizzato. Se la presa è annerita, deformata o trattiene male la spina, sospendine l’uso e falla controllare da un elettricista. Se il cavo è tagliato, schiacciato o mostra rame a vista, va sostituito prima di riutilizzare l’apparecchio. Per approfondire il rischio da cattivo contatto, consulta il documento dei Vigili del Fuoco sugli incendi di natura elettrica.

Quale spina scegliere tra 10 A, 16 A e Schuko

Leggi le marcature sulla spina originale e rispetta le indicazioni del costruttore dell’apparecchio. Le spine italiane da 10 A e 16 A con terra hanno tre spinotti in linea. Nella versione da 16 A gli spinotti sono più grossi e distanziati. La Schuko da 16 A ha due spinotti e contatti di terra laterali. Per una spina da 16 A scegli un ricambio dello stesso tipo e della stessa portata. Se l’apparecchio è di classe II, riconoscibile dal simbolo dei due quadrati concentrici, segui le indicazioni del costruttore per il ricambio bipolare.

Se la presa è dietro un mobile, una spina a squadra, detta anche «a pipa», riduce l’ingombro perché il cavo esce di lato. A parità di tipo e portata, controlla che il passacavo e il serracavo accolgano la forma e il diametro del cavo e che i morsetti siano adatti alla sezione dei conduttori.

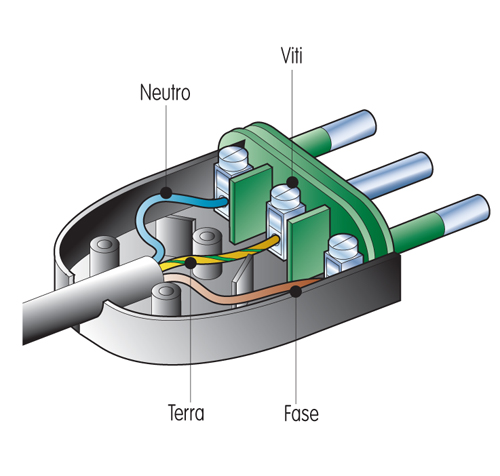

Schema di una spina italiana aperta con morsetto di terra centrale e due morsetti laterali
Nella spina italiana illustrata, la terra è sul morsetto centrale. I separatori isolanti tengono distanziati i collegamenti.

Come sostituire una spina elettrica passo per passo

Le foto mostrano una spina italiana smontabile con morsetti a vite e contatto di terra. Per la preparazione del cavo e il serraggio segui le istruzioni del ricambio. Se i conduttori o i morsetti sono di dubbia identificazione, affida il collegamento a un tecnico qualificato.

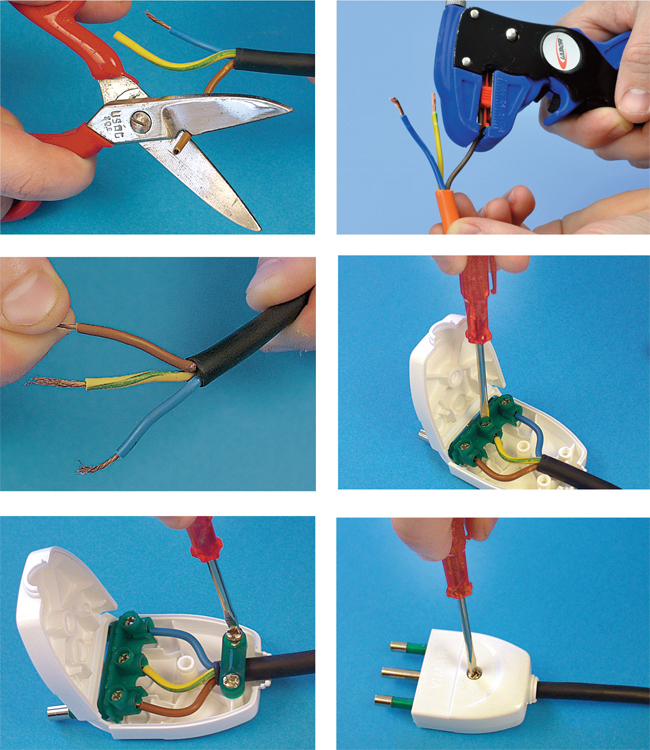

Sei foto mostrano la spelatura dei fili, il collegamento ai morsetti, il serracavo e la chiusura della spina
Le prime due foto mostrano due utensili alternativi per spelare i conduttori. Seguono la preparazione dei fili, il collegamento, il serracavo e la chiusura.
  1. Se usi le forbici da elettricista, sfrutta l’incavo della lama per incidere l’isolante del singolo conduttore senza intaccare i filamenti di rame. Rispetta la lunghezza di spelatura indicata per il morsetto.
  2. In alternativa usa una pinza spellafili, regolata sulla sezione del conduttore, per asportare il tratto terminale di isolante.
  3. Controlla che il rame sia integro. Se il morsetto ammette il conduttore flessibile direttamente, raccogli con le dita i filamenti in modo che entrino tutti nel morsetto.

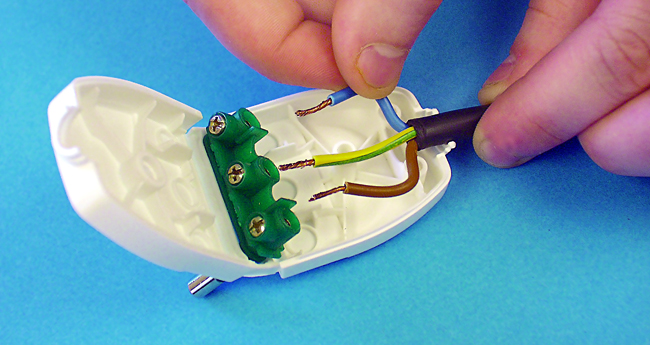

  4. Inserisci il giallo-verde nel morsetto contrassegnato con il simbolo di terra, centrale nella spina in foto. Collega marrone e blu ai due morsetti laterali. Se sono marcati L e N, collega il marrone a L e il blu a N. Serra come indicato dal produttore e verifica con una lieve trazione che ciascun filo sia trattenuto. Il rame deve restare interamente dentro il morsetto.
  5. Disponi i conduttori nelle guide del guscio e stringi il serracavo sulla guaina esterna del cavo. Così un eventuale strappo si scarica sul fermo, evitando di sollecitare i morsetti.
  6. Richiudi il guscio, verifica che si accoppi senza pizzicare i fili e serra la vite di chiusura. All’uscita dalla spina deve vedersi soltanto la guaina esterna del cavo.

Prima di ricollegare un apparecchio che richiede la messa a terra, fai verificare la continuità del conduttore di protezione se non disponi degli strumenti e delle competenze per controllarla.
