Come installare un pluviale: raccordi e scarico interrato

Per installare un pluviale occorre raccordare la grondaia a una tubazione di discesa ben fissata e convogliare l’acqua piovana verso un recapito consentito. Se lo scarico prosegue sotto il giardino o un marciapiede, bisogna predisporre un tubo interrato con pendenza regolare e raccordi accessibili per la manutenzione.

Quando conviene installare un pluviale

Su alcune piccole falde di tetto, basse e rivolte verso il giardino, la grondaia termina con una breve uscita curva, detta anche «testa di serpente», che lascia cadere l’acqua direttamente sul terreno. Quando il getto raggiunge un camminamento o la parete, può provocare schizzi, ristagni e bagnature ripetute. Anche una catena di pioggia può accompagnare la caduta dell’acqua, ma non risolve il problema se il punto di scarico è inadatto.

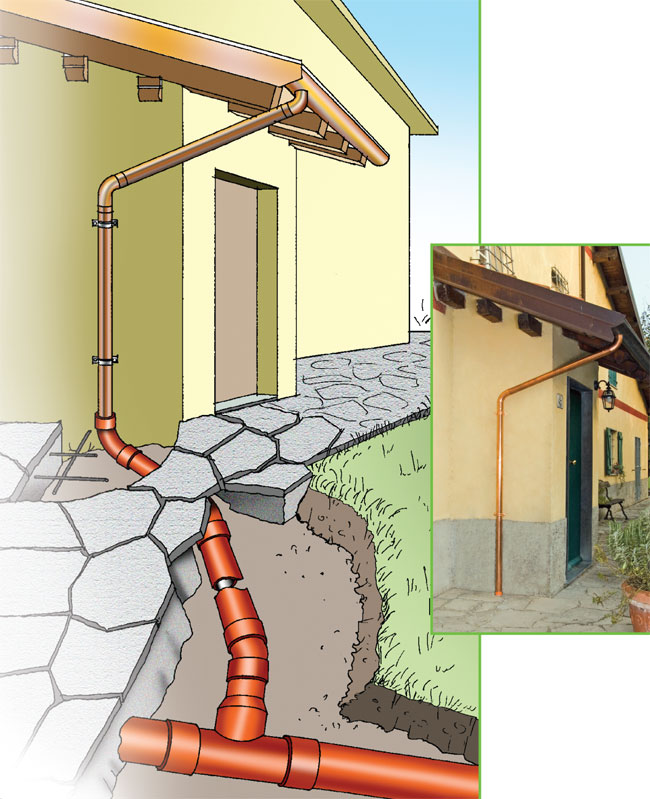

In questi casi si può prolungare la discesa fino a una rete di raccolta delle acque meteoriche già presente e idonea. Nell’intervento illustrato il pluviale a vista è in rame, mentre la parte interrata è in PVC; per attraversare il marciapiede è stato necessario rimuovere temporaneamente alcune piastre di luserna.

Verificare il percorso e il punto di scarico

Prima di scavare bisogna individuare la posizione e la destinazione effettiva del collettore. Le acque del tetto non vanno convogliate automaticamente nella fognatura delle acque nere: l’allacciamento alla rete delle acque bianche, alla rete mista o a un diverso sistema di smaltimento dipende dalle disposizioni locali e dalle indicazioni del gestore competente. Se il recapito non è certo, il collegamento va verificato prima di procedere.

Occorre inoltre controllare la presenza di sottoservizi e valutare se lo scavo interessa pavimentazioni, fondazioni o altre opere che richiedono un intervento specializzato. La tubazione interrata dell’esempio ha una pendenza di circa 1 cm per metro, pari all’1%; è un dato riferito a questa posa, non una misura valida indistintamente per tutte le reti. Diametri, pendenza e profondità di posa devono essere compatibili con la portata, il terreno e il punto di recapito.

Per il collegamento alla parte alta si utilizzano componenti compatibili con il canale di gronda. Per approfondire il montaggio del canale si può consultare anche la guida all’installazione della grondaia.

Materiale e attrezzi necessari

Le quantità riportate si riferiscono alla configurazione documentata, con tubazione a vista da 80 mm e raccordo a una condotta di maggiore diametro. Prima dell’acquisto vanno misurati l’altezza della discesa e il percorso interrato.

  • Tubo di rame Ø 80 mm: 2 curve a 60°, 2 segmenti rettilinei lunghi 2.000 mm e 2 fascette fermatubo.
  • Tubo per scarico in PVC Ø 80 mm: tratti rettilinei e curve secondo il percorso.
  • Pezzi speciali in PVC: un raccordo da Ø 80 a Ø 120 mm, una braga Ø 120 mm e una giunzione Ø 120 mm, se compatibili con la condotta esistente.
  • Uno scarto di lamiera di rame, adesivo specifico per i giunti in PVC da incollare e sigillante idoneo per lattoneria.

Servono inoltre metro, livella, seghetto per il taglio dei tubi e utensili adatti al fissaggio delle fascette e al ripristino del suolo. Per lo scavo sotto una pavimentazione può essere necessario un martello demolitore, da usare soltanto dopo aver individuato eventuali impianti interrati. Se i tubi sono dotati di bicchieri con guarnizione, non si usa automaticamente la colla: il sistema di giunzione segue le istruzioni del produttore.

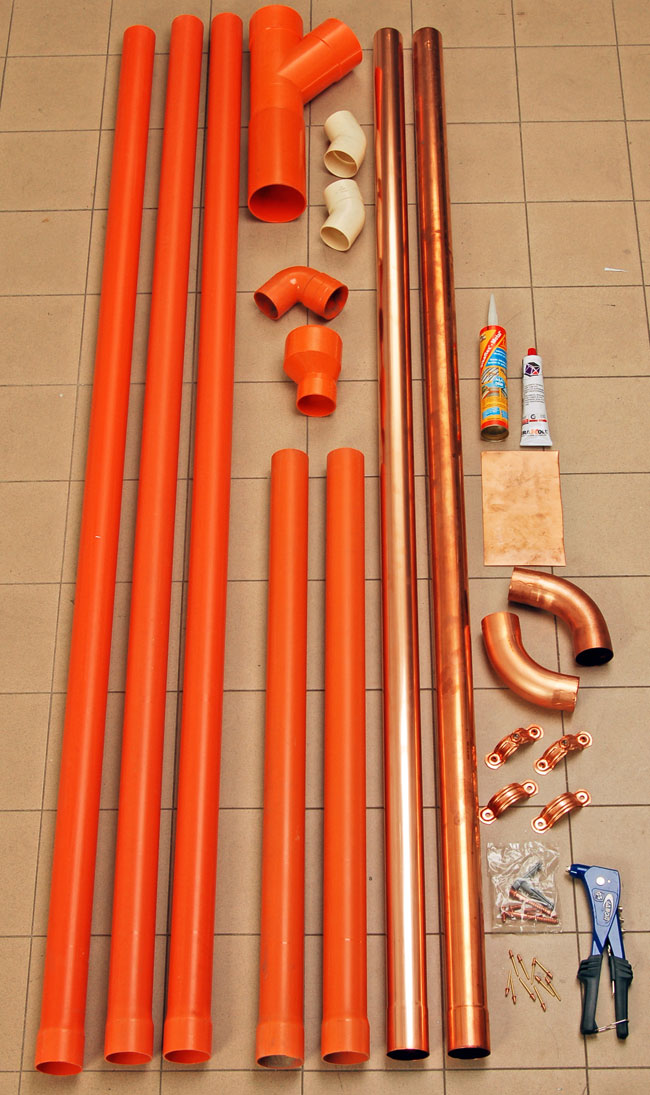

Tubi in rame e PVC, curve, raccordi e accessori per il montaggio del pluviale
Il materiale utilizzato: tubi in rame e PVC, raccordi, fascette e prodotti per le giunzioni.

Come installare un pluviale: le sette fasi di posa

La sequenza fotografica mostra la realizzazione del tratto interrato e il suo collegamento allo scarico esistente. Prima del montaggio definitivo si controllano quote, direzione delle curve e pendenza della tubazione.

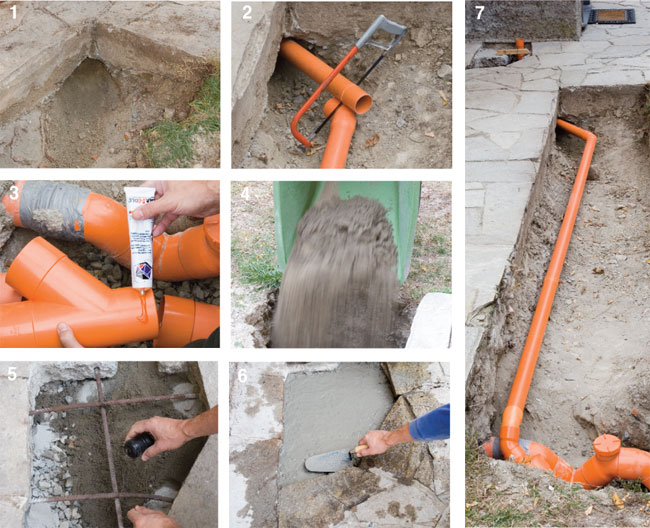

Sequenza fotografica delle lavorazioni per collegare il pluviale alla tubazione interrata
Le lavorazioni illustrate nei sette passaggi, dallo scavo al collegamento finale.
  1. Dopo aver rimosso alcune piastre di luserna, con il martelletto demolitore si scava una galleria per il passaggio dello scarico, limitando la demolizione superficiale allo spazio necessario al prolungamento del pluviale.
  2. Partendo dall’alto, si assembla provvisoriamente la tubazione senza incollare gli elementi: un primo tratto verticale, la curva a 90° e lo spezzone rettilineo in uscita. I segmenti si tagliano alla lunghezza necessaria con il seghetto da ferro.
  3. Tagliati i pezzi in modo che il tratto verticale sporga appena dalla pavimentazione, si uniscono progressivamente i componenti con adesivo specifico per il PVC, nei giunti previsti per l’incollaggio. Con la livella si controlla la pendenza del tratto di scarico.
  4. Terminata la posa delle tubazioni, si ricopre il tratto interrato oltre il marciapiede. Si utilizza prima uno strato di sabbia, fino a coprire il tubo, quindi si ripristinano il terreno e il manto erboso.
  5. Nella zona del marciapiede, dopo il riempimento con sabbia e ghiaia, viene predisposta l’armatura della gettata con bacchette di ferro Ø 12 mm, legate con filo di ferro doppio da carpenteria. È la soluzione adottata per questo ripristino: l’armatura non va replicata senza valutare la pavimentazione e i carichi previsti.
  6. La gettata di cemento e ghiaia viene distribuita negli spazi di riempimento, aiutandosi con cazzuola e bastone. La superficie è portata alla quota di appoggio delle piastre di luserna, poi spianata e lisciata.
  7. Il dettaglio conclusivo mostra il tubo in PVC collegato allo scarico, con il tratto interrato ancora visibile durante la lavorazione.

Controlli prima di chiudere lo scavo

Prima del reinterro è opportuno verificare che il percorso sia libero, che i giunti siano correttamente assemblati e che l’acqua defluisca verso il recapito previsto senza perdite visibili. Dove necessario, si predispone un punto ispezionabile per rimuovere foglie e sedimenti: una volta coperta la condotta, intervenire su un’ostruzione diventa più difficile.

La discesa in rame va fissata con collari adatti al supporto e ai componenti impiegati; non bisogna affidare la tenuta meccanica al solo raccordo con il tubo interrato. Vanno controllati anche il punto di ingresso nella grondaia e l’eventuale vecchio foro della «testa di serpente», che deve essere chiuso in modo compatibile con il materiale del canale.

Se occorre lavorare in quota, modificare un allacciamento pubblico o intervenire su pavimentazioni strutturali, l’operazione va affidata a personale qualificato. La verifica del recapito delle acque piovane resta necessaria anche quando lo scarico esistente è vicino al pluviale.
